在使用CAD（AutoCAD）繪圖過程中，打印出圖紙是工作的重要一環。然而很多用戶會遇到這樣一個問題：明明在CAD中線條看起來很清晰，但一打印出來卻特別細，甚至接近看不清。本文將帶你逐項排查原因，逐一提供操作步驟，幫助你順利完成高清晰度圖紙輸出。

很多用戶在繪圖時直接使用默認圖層，或沒有修改線寬設置，導致所有圖形在打印時以極細線條輸出。這種情況最常見于初學者或公司提供的標準圖紙模板中。

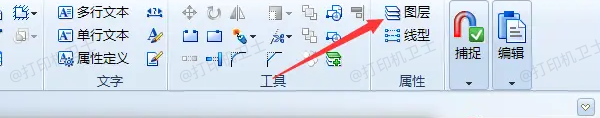

1、打開CAD圖紙，按下 LA 調出圖層管理器。

2、在“線寬”列查看各圖層的線寬值，是否全部為 0.00mm。

3、如果發現設置為0或非常小的數值（如0.05mm），可以改為 0.20mm~0.35mm，適合普通圖紙打印。

4、保存設置并重新進行打印預覽，檢查是否改善。

CAD的打印樣式表（.ctb 文件）決定了打印時顏色與線寬的映射關系。如果樣式表中所有顏色都被設置為極細線寬，那么即便你圖紙本身使用了顏分，也會被統一處理成細線。

1、在打印時打開“打印”對話框，找到“打印樣式表”選擇框（即 .ctb 文件）。

2、點擊編輯，打開樣式表編輯器。

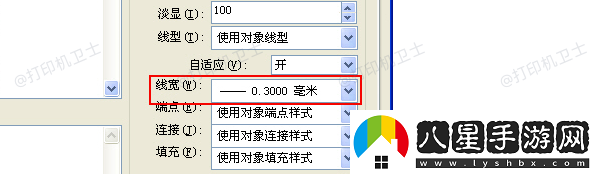

3、逐個檢查顏色映射的“線寬”值是否為 0.00mm，如果是，改為合理值（如 0.30mm）。

4、點擊保存并關閉，重新打印圖紙查看效果。

5、如果沒有 .ctb 樣式表可用，可復制 monochrome.ctb 文件并自定義修改。

部分打印問題源自打印機驅動程序與CAD軟件的不完全兼容，尤其是使用老舊或默認驅動程序時，線寬解析可能不準確，導致細線無法正常呈現。

1、打開電腦控制面板，選擇“設備和打印機”，找到當前使用的打印機。

2、檢查是否存在黃色感嘆號或驅動顯示異常。

3、如果出現驅動異常的情況，建議使用本站來自動修復驅動問題。
